Rotationsachsen beim Erodieren auf der Bahn

Das folgende Programmbeispiel für eine Schraubenelektrode zeigt, wie eine rotatorische Achse in der Geometrie zum Erodieren auf der Bahn verwendet werden kann. Der Befehl #FGROUP wird verwendet, um die C-Achse zur Vorschubgruppe hinzuzufügen.

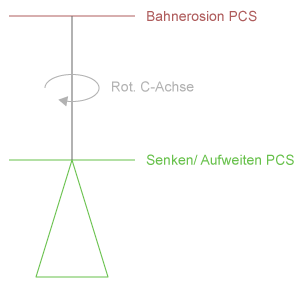

Verwenden einer Schraubenelektrode
Abb.: Verwenden einer Schraubenelektrode

Programmierbeispiel

prg_example

Senkkanal- Rotationsachsen beim Erodieren

%L Geometry

N0080 G01 G90 X2 Y2 Z-193 C10 F200

N0090 G01 A10 B20 C20

N0100 G01 G90 X0 Y0 Z-196 A0 B0 C10 F200

N0110 M17

N0650 A[MODULO=OFF] B[MODULO=OFF] C[MODULO=OFF]

N0660 #FGROUP [X, Y, Z, C]

; ---------------------------------------------

N0670 #CS ON [APP] [0, 0, 0, 0, 0, 0] ; CS anwählen

N0675 L DS-Save-Appr-ACS-Pos.sub

N0680 L DS-ActivateEscape-ACS.sub

N0690 LL EDMOn

N0710 LL geometry

;…

Programmierbeispiel

prg_example

Rückzugskanal- Rotationsachsen beim Erodieren

N3030 #SET SLOPE PROFIL [0]

N3035 A[MODULO=OFF] B[MODULO=OFF] C[MODULO=OFF]

N3036 #FGROUP [X, Y, Z, C]

N3060 #ESCAPE PATH DEF BEGIN ; Erodieren auf der Bahn

N3070 #CS ON [APP] [@PL4, @PL5, @PL6, @PL7, @PL8, @PL9]

N0375 #ESCAPE PATH BACKWARD STOP

N0080 G01 G90 X2 Y2 Z-193 C10 F200

N0090 G01 A10 B20 C20

N0100 G01 G90 X0 Y0 Z-196 A0 B0 C10 F200

N3100 #CS DEL ALL

N3110 #ESCAPE PATH DEF END
