Erlaubte Planetärgeometrien beim Modus „Äquidistant“

Für den Modus „Äquidistant“ darf die Geometrie ausschließlich aus linearen und zirkularen Elementen bestehen. Es sind keine polynominalen Elemente erlaubt.

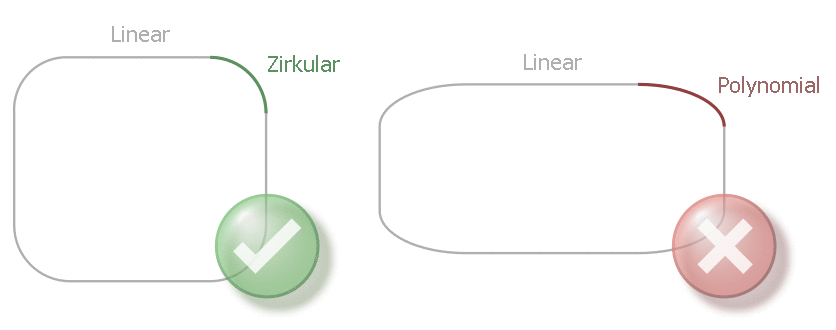

Zulässige Geometrieelemente im Modus Äquidistant
Abb.: Zulässige Geometrieelemente im Modus Äquidistant

Hinweis

notice

Die Geometrien müssen konvex sein.

Bei konkaven Geometrien wird ein Fehler mit der ID 50918 ausgegeben.

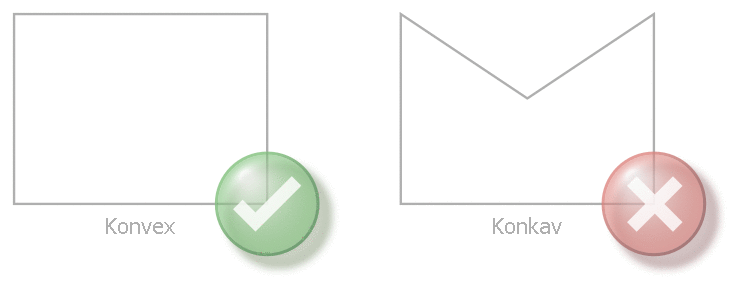

Zulässige Geometrieform im Modus Äquidistant
Abb.: Zulässige Geometrieform im Modus Äquidistant

Der Ursprung (0/0) muss sich innerhalb des Skalierungsbereichs des Planetärkanals befinden. Nachfolgend sind die Platzierungen des Ursprungs dargestellt:

Zulässige Platzierungen des Ursprungs (0/0) im Modus Äquidistant
Abb.: Zulässige Platzierungen des Ursprungs (0/0) im Modus Äquidistant

Die Äquidistante wird immer innenliegend (vgl. links-/rechtsseitige Werkzeugradiuskorrektur, G41/G42) zur gegebenen Planetärgeometrie berechnet. Hierzu wird die Drehrichtung des Planetärkanals herangezogen, welche automatisch durch die Richtung der programmierten Geometrie definiert ist. Das Rotationszentrum (rechtsdrehend) ist bei der Koordinate (0/0):

Planetärdrehrichtung (rechtsdrehend)
Abb.: Planetärdrehrichtung (rechtsdrehend)

Übergänge zwischen zwei Geometrieelementen

Bei der Äquidistantenberechnung gelten für die Übergänge zwischen Linear-/Kreissätzen einige Randbedingungen.

Ein nicht tangentialer Übergang zweier Elemente, wie in nachfolgender Abbildung, benötigt zwei lineare Elemente definierter Länge an der Knickstelle. Die Länge der Elemente beträgt:

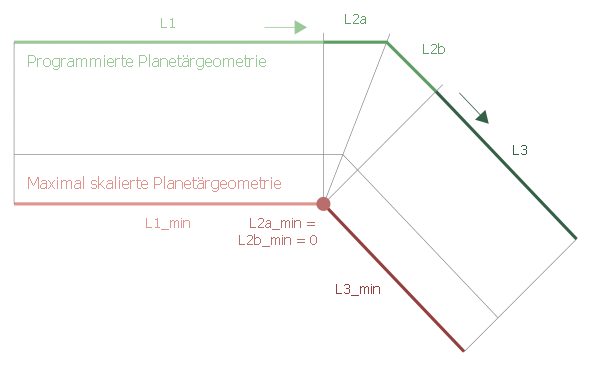

Nichttangentiale Übergänge mit zwei definierten linearen Elementen
Abb.: Nichttangentiale Übergänge mit zwei definierten linearen Elementen

Hinweis

notice

Jeder Übergang zu einem Kreiselement muss tangential sein.

Bei nicht tangentialen Übergängen zu Kreisen wird ein Fehler mit der ID 50914 ausgegeben.

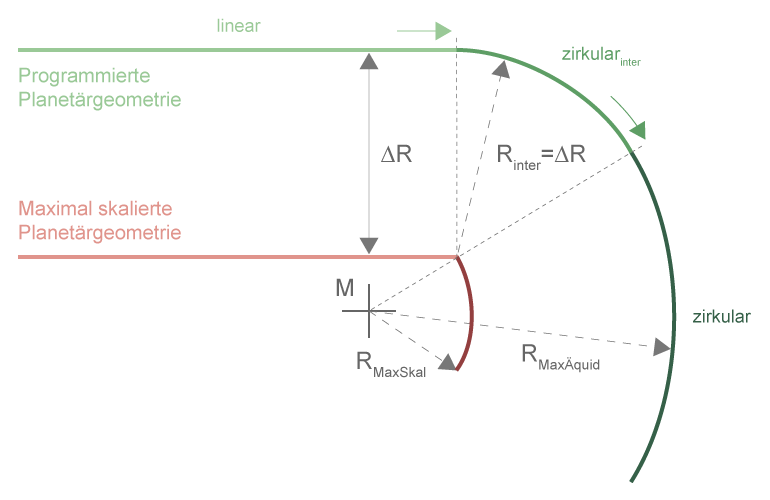

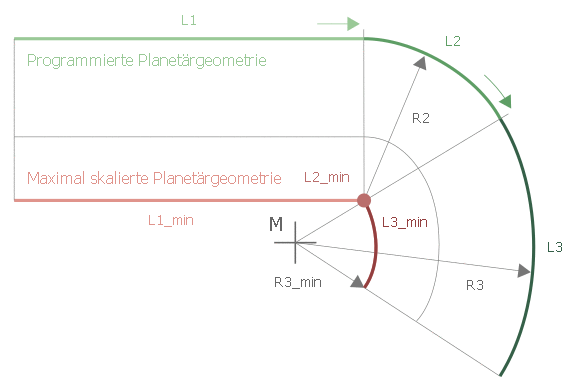

Tangentialer Kreisübergang
Abb.: Tangentialer Kreisübergang

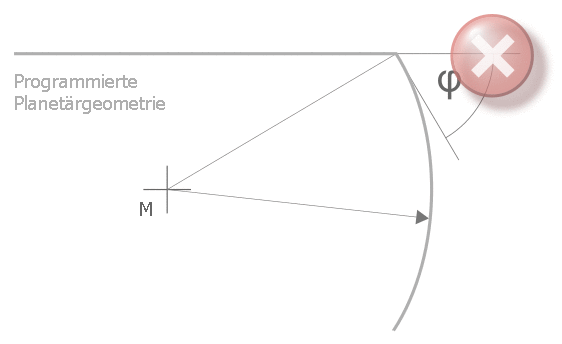

Unzulässiger nicht tangentialer Übergang zu einem Kreis
Abb.: Unzulässiger nicht tangentialer Übergang zu einem Kreis

Basierend auf den o.g. Anforderungen an Planetärgeometrie im Modus Äquidistant sind folgende Übergänge zwischen Kreis- und Linearelementen möglich:

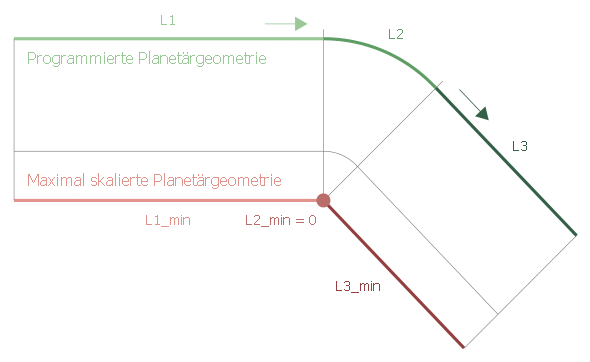

Übergang Linear-Linear:

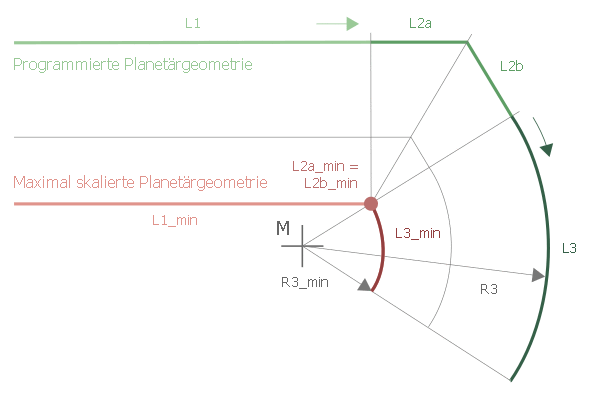

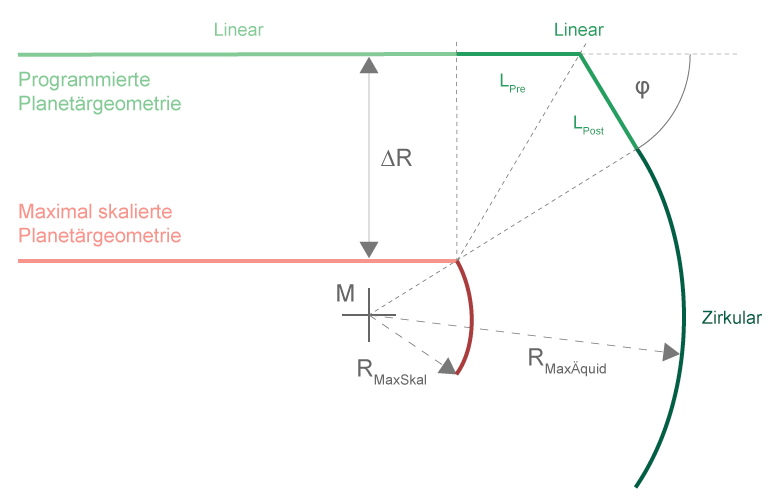

Übergang Linear-Zirkular:

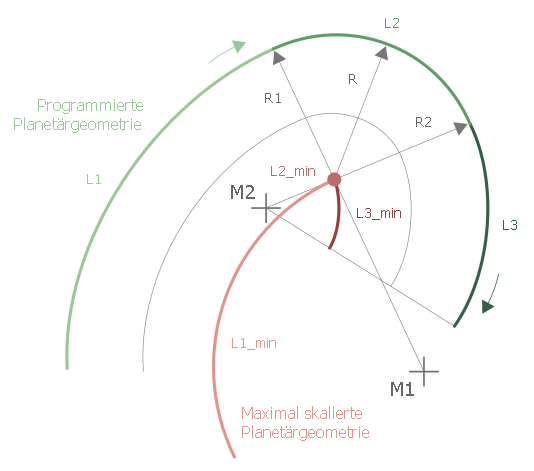

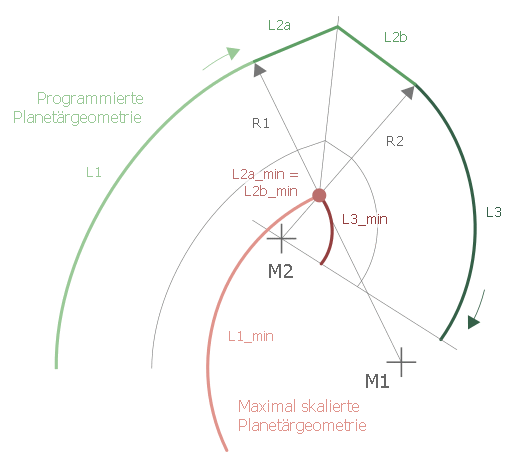

Übergang Zirkular-Zirkular:
