Planetärkanal

Der Planetärkanal hat die Aufgabe die Bewegung der Elektrode in der X/Y-Ebene durchzuführen. Hierzu transformiert er den aktuell gelieferten Radius auf seine programmierte Planetärgeometrie. Bei dieser Transformation wird zwischen einer Skalierung (rAkt < rMaxSkal) der Planetärgeometrie und einer äquidistanten Anpassung der Planetärgeometrie (rAkt > rMaxSkal) unterschieden.
Bei aktivem Planetärkanal bewegt sich der Senkkanal nur noch auf der R/Z-Ebene. Die 3D-Bewegung ergibt sich aus der Überlagerung des Planetärkanals.

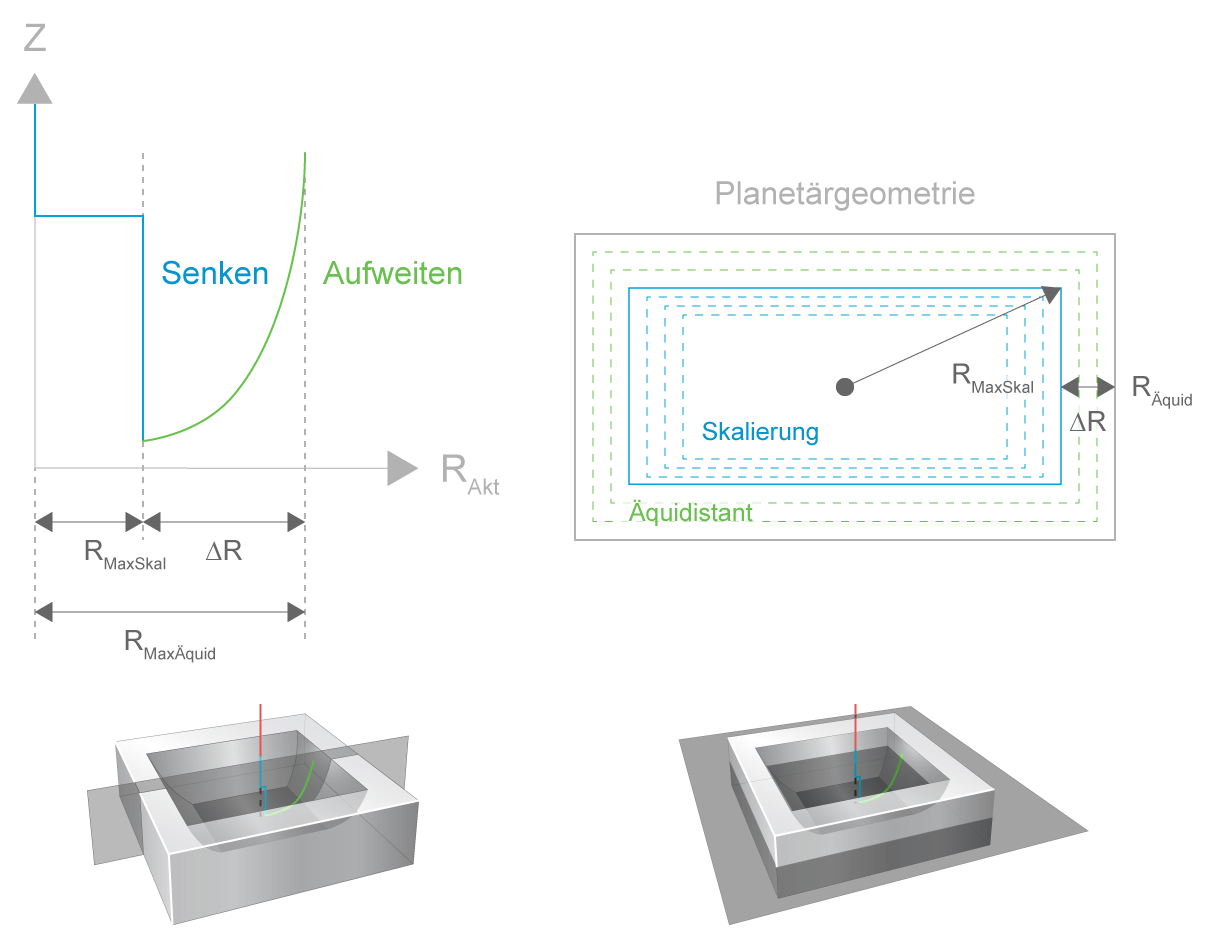

Anpassung der Planetärgeometrie abh. vom aktuellen Radius der Senkkanals
Abb.: Anpassung der Planetärgeometrie abh. vom aktuellen Radius der Senkkanals

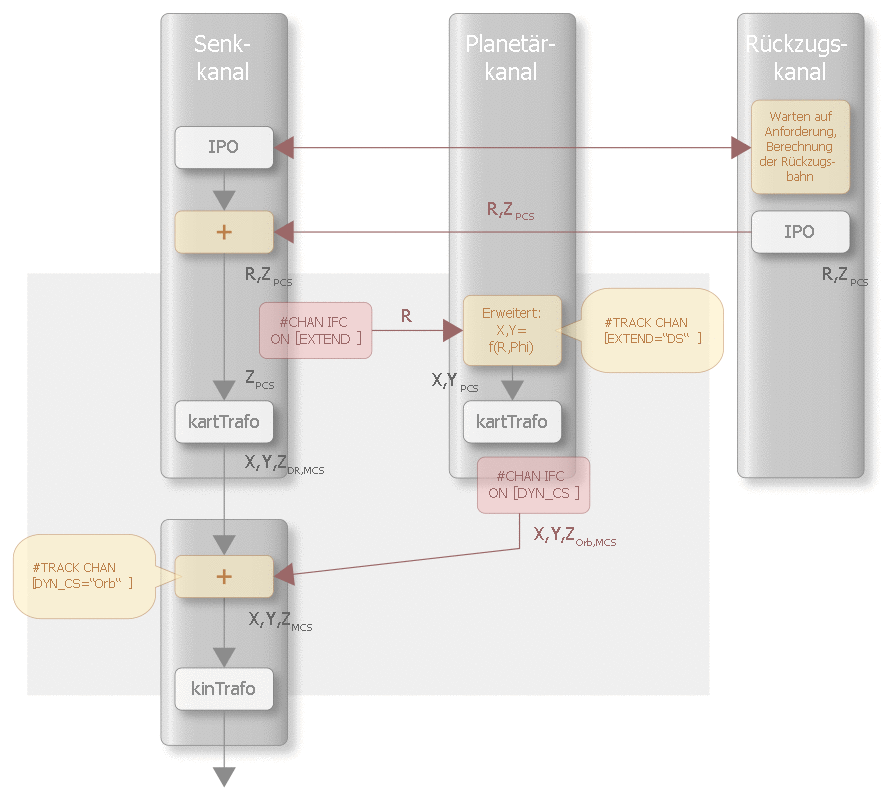

Die vom Planetärkanal überlagerten X- und Y-Koordinaten sind abhängig vom durch den Senkkanal bereit gestellten Radius und der aktuellen PCS Position auf der Geometrie des Planetärkanals. Die dargestellte Kanalschnittstelle in nachfolgender Abbildung verdeutlicht dies.

Darstellung Kanalschnittstelle
Abb.: Darstellung Kanalschnittstelle
